小型CNC攪拌摩擦焊接銑削一體機
發布時間：2024-07-05 03:05:09
點擊量：1069
小型CNC攪拌摩擦焊接銑削一體機
l 該機由中南大學教授與我公司聯合研制。

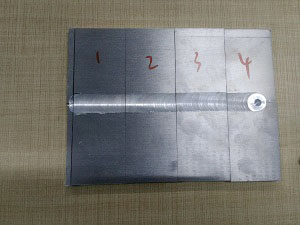

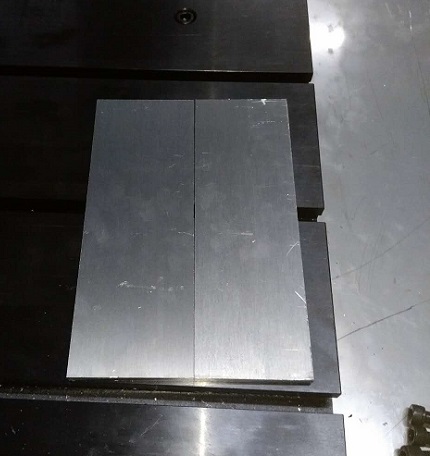

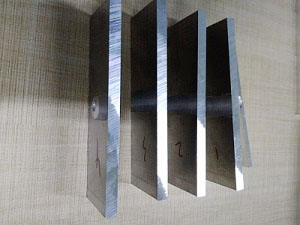

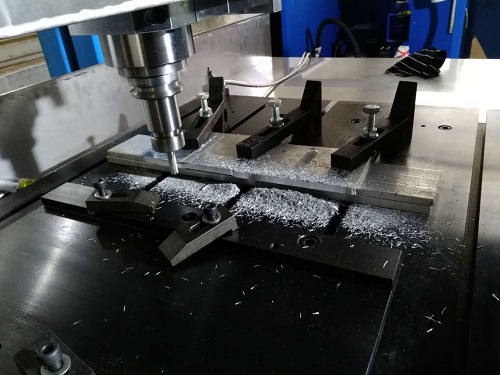

l 用于將兩塊鋁合金板的攪拌焊接到一起，焊接強度與鋁板本身強度相當，并具有銑削功能。
l 與其他鋁合金焊接方式相比，該機具有焊接強度高，焊接深度大，無變形，焊接面美觀。
l 機器采用高強度鋼結構龍門機身，松下伺服系統控制X-Y-Z方向運動，液壓馬達實現焊接頭高扭矩旋轉。
l 采用CNC銑床數控系統，能夠?qū)崿F(xiàn)焊接頭二維插補運動。
l 實時數字顯示刀頭轉速。
l CNC數控刀頭測量儀，精準測量焊接頭高度。
l 自動-手動自由變換，操作簡單。

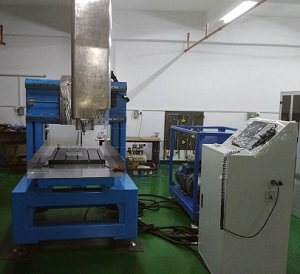

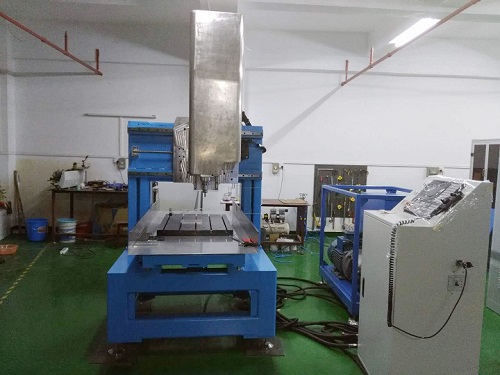

l 機器由主機、電控柜、液壓系統三部分組成。
l 機器參數
長寬高=2.1X1.27X2.8m

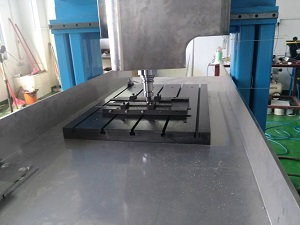

工作臺尺寸： 900X600mm
主機重量： 約2.7t
刀頭轉速： 120~1200rpm可調
刀頭扭矩（900rpm時）： 210Nm
X-Y方向橫向推力： 300KG
Z方向焊接壓力： 100~350Kg（可調）
液壓系統功率： 22KV
機器總功率： 380VAC， 27KW
壓縮空氣需求： 6Bar， 35L/Min
